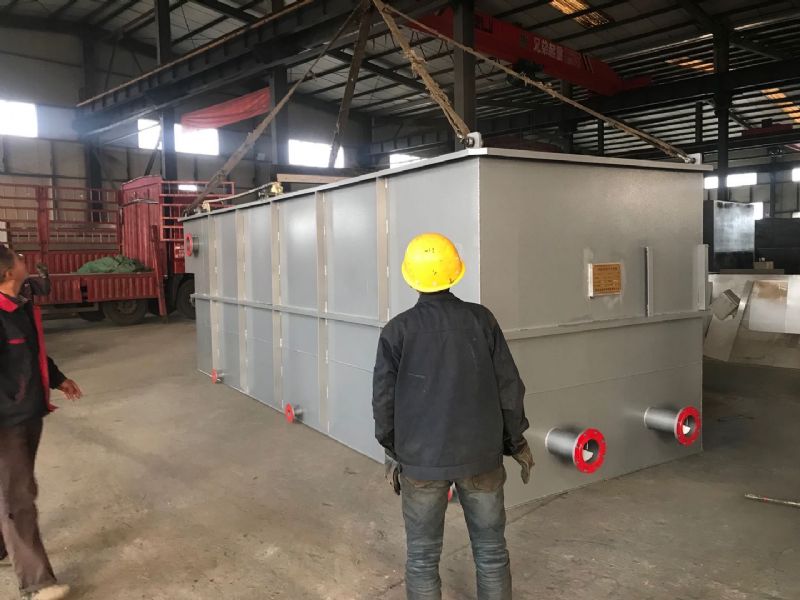

涡凹气浮机

  气浮作为高效快速的固液分离技术。正是以高分散的微气泡为负载体附着废水中的悬浮物，使其密度小于水面，实现同液分离的过程。。它可用于水中固体与固体、固体与液体、液体与液体乃至溶质中离子的分离[1]。一般来说，气浮法的处理工艺必须满足以下基本条件[2]:(1)水中必须供应足够量的微小气泡；(2)使废水中的污染物处于浮游状态；(3)气泡与浮游物质的粘附作用。这三个基本条件是为了完成浮动处理过程，达到了去除污染物质的目的。

在污水、废水处理工程中，气浮法已经广泛用于以下几个方面：

(1)石油、化工及机械制造业中的含油废水的油水分离；

(2)造纸废水中纸浆纤维及填料的回收等废水中有用物质的回收

(3)含悬浮固体相对密度接近于1的工业废水的预处理；

(4)取代二沉池分离泥水，特别适用于活性泥土不易沉淀或容易膨胀的情况

(5)剩余污泥的浓缩。

1.涡凹气浮机系统的结构及工作原理

  涡凹气浮机技术(CavitationAirFlotation)系统是世界独特的专利水处理设备，是美国Hydrocal环保公司的专利产品，又称THK(InducedAirFlotation)，目前普遍采用和推广的投资少、效率高、处理成本低它是专门为去除工业和城市污水中的油脂、胶状物及固体悬浮物（SS）而设计的系统。整个系统由五部分组成：

经预处理后的污水流入有涡凹曝气机的小型充气段，污水在上升的过程中通过充气段与曝气机产生的微气泡充分混合，曝气机将水面上的空气通过抽风管道转移到水下。断气机的工作原理是利用空气输送管道底部的散气叶轮的高速旋转在水中形成真空区域，液面的空气通过曝气机输入水中，填补真空，产生微泡，螺旋型升到水面，空气中的氧也融入水中。

  由于气水混合物和液体之间密度的不平衡，产生了一个垂直向上的浮力，将SS带到水面。在上浮过程中，微气泡附着在SS上，到达水面的SS被这些气泡支撑着维持在水面上。沿着整个液面运行，将ss从气浮槽的进口端推到出口端的污泥排放管道。污泥排放管道里有水平的螺旋推进器，将所收集的污泥送入集泥池中。涡凹气浮机净化后的污水流入溢流槽，然后自流到生化处理部分。
