造纸生产线烘干装置
造纸生产线烘干装置

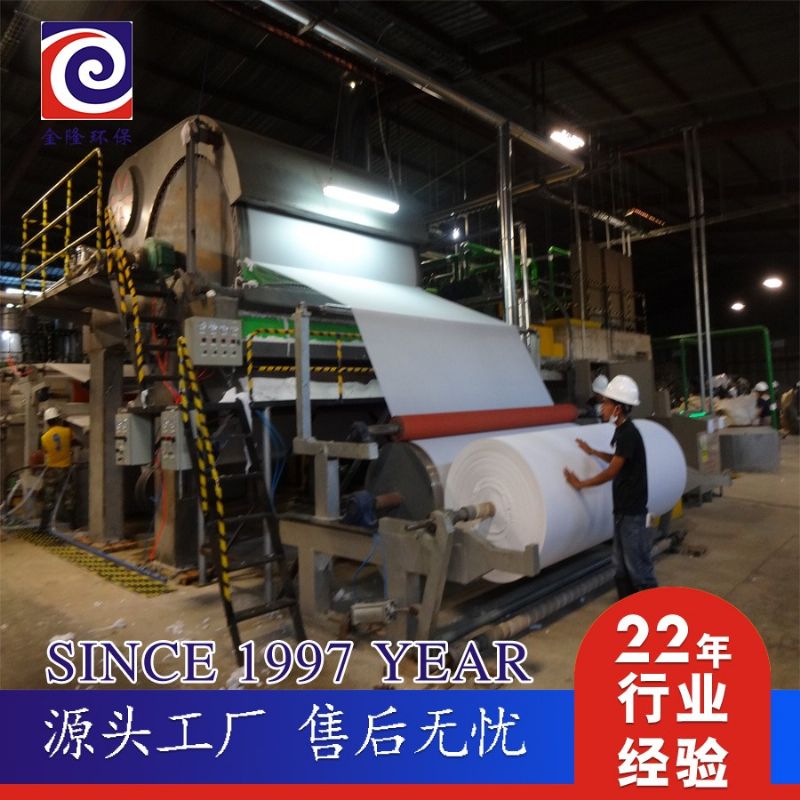

诸城市金隆机械公司生产的造纸生产线烘干装置,具备干燥效果好的优点,解决了干燥室内部的顶璧会凝结水蒸气,积累后会滴落到纸品上,从而影响干燥的质量的问题。
造纸生产线烘干装置结构
造纸生产线烘干装置包括干燥室、连接装置、加热装置、干燥调节辊和排风管。纸品在干燥室内进行烘干处理。连接装置固定地安装在干燥室的一侧,连接装置将干燥室和装置的其他部分连接的加热装置固定地安装在干燥室的内部的下表面,发热而使纸品干燥的干燥调节辊固定地安装在干燥室的内壁,在引导纸品的移动的同时,使纸品笔直,使热量更均匀的排气管道固定地安装在干燥室的顶部,在与外部连通排气的干燥室内部的上表面固定地连接有结露水吸附装置,结露水吸附装置的数量为8个,8个结露水吸附装置依次固定地连接在干燥室内部的上表面,通过设置结露水吸附装置,使水蒸气凝结在下表面,使水蒸气在入水口内在干燥室内部的背面固定连接有入水口,入水口位于冷凝水吸附装置的正下方,入水口的数量与冷凝水吸附装置相同,各入水口的位置与冷凝水吸附装置对应,从对应的各冷凝水吸附装置接收流下的冷凝水.并且,通过与连结管连接,使连结管倾斜,在水分更容易流动的第一导管的底部固定连接有连结管,在连结管的一端固定连接有第二导管,连结管和第二导管将水分送入捕集装置,设置入水口、第一导管、连结管和第二导管,能够将水蒸气导入捕集装置,在使水蒸气的转移更方便的第二导管的一端固定地连接有捕集装置,捕集装置固定地连接于干燥室内部的底面,捕集并保管水分。通过设置收集装置,使水蒸气能够被收集,防止再被蒸发导致内部水蒸气再次循环,提高了干燥的质量。
凝结水吸附装置包括疏水板,疏水板的截面呈V字形,且夹角范围为90°~120°。疏水板的下表面设有引流纹路,使凝结水更容易流动到引流槽表面,通过设置疏水板,使在其表面凝结的水蒸气能够很好地被收集和引流。在疏水板的表面和背面分别固定地连结有第一连杆和第二连杆,通过设置第一连杆和第二连杆,引流槽具有与水平面所成的角度。沿用第一个连接棒和第二个连接棒的相对面固定连接有引流槽,设置引流槽,使其表面的凝结水能够引流到进水口,通过上述等构造之间的协助,能够达到干燥效果更好的优点,解决了上述装置在工作时,其干燥室内的顶部会凝结水蒸气,堆积成纸品,影响干燥质量的问题。
造纸生产线烘干装置工作原理:该制纸生产线的干燥装置在工作时,在干燥室内部产生的水蒸气在疏水板的表面凝结、蓄积后,沿疏水板的表面流入引流槽内,由于引流槽与水平面有角度,因此引流槽表面的冷凝水流入水口内,然后通过第一导管、连结管、第二导管移动到收集装置内能够防止凝结的水蒸气滴落到纸制品上影响干燥品质,并且能够防止冷凝水收集后,水分再次在干燥室内蒸发,因此比原装置更有效。
